Quan la gent pensa en comptadors d'electricitat, el primer que ens ve al cap és el comptador de paret-instal·lat per l'empresa de la xarxa elèctrica per pagar les factures d'electricitat.
Tanmateix, les aplicacions dels comptadors d'electricitat s'estenen molt més enllà d'això-són "gestors de l'energia" indispensables en àrees com ara la gestió de l'energia empresarial, les estacions de recàrrega de vehicles elèctrics, els sistemes d'emmagatzematge d'energia fotovoltaica i el suport d'equips mecànics.
Aleshores, com són els comptadors d'electricitat en aquests escenaris "no-de xarxa"? I com s'han de connectar? Aquest article us guiarà per tot!
I. Comptadors d'energia de CA monofàsica-: les "habilitats bàsiques" de l'ús domèstic d'electricitat
Què és l'electricitat monofàsica-?
L'electricitat monofàsica està formada per un cable de fase (fil conductor L) i un cable neutre (N), que proporciona un corrent altern sinusoïdal monofàsic-. És la font d'alimentació principal per a llars, petites empreses i equips de baixa-potència.
Estàndards per país:
Xina: 220V / 50Hz
Europa i Amèrica: 230V / 50Hz
Amèrica del Nord, Japó i Corea del Sud: 100-120V / 60Hz
Principi de cablejat: Independentment del país o la regió, el mètode de cablejat per als comptadors d'energia monofàsica-és gairebé el mateix. El principi bàsic és: les bobines de corrent es connecten en sèrie i les bobines de tensió es connecten en paral·lel.
Precaucions clau:
- El cable actiu s'ha de connectar al terminal correcte: el terminal 1 s'ha de connectar al cable actiu.
- Bobina de corrent connectada en sèrie amb la càrrega: la bobina de corrent està connectada en sèrie amb la càrrega; la bobina de tensió està connectada en paral·lel amb la càrrega.
- Mateix principi de polaritat: els dos extrems de les dues bobines s'han de connectar al mateix terminal de polaritat de la font d'alimentació.
II. Mesuradors d'energia de CA trifàsica-: la "força principal" de l'electricitat industrial
Què és l'electricitat trifàsica?
L'electricitat trifàsica - consisteix en tres conjunts de corrents alterns amb la mateixa freqüència, la mateixa amplitud i una diferència de fase de 120 graus . Inclou tres cables vius (L1, L2, L3, habitualment etiquetats A, B, C) i un cable neutre (N). On:
Voltatge de línia: 380 V (entre cables vius)
Tensió de fase: 220 V (entre cables vius i neutres)
En comparació amb l'electricitat monofàsica-, l'electricitat trifàsica- afegeix dues fases, cosa que fa que el cablejat sigui naturalment més complex, però el principi bàsic segueix sent el mateix.
Mètode de cablejat:
Els comptadors d'energia trifàsics estan disponibles en dos tipus: tres-fills trifàsics- i tres-fils quatre fases-, adequats per a diferents tipus de càrrega. Depenent del corrent de càrrega, hi ha dos mètodes de connexió:
Mètode 1: connexió directa (corrent de càrrega inferior o igual a l'interval del comptador)
- Connecteu el cable de corrent trifàsic i el cable neutre directament als terminals corresponents del comptador.
- La bobina de corrent interna del comptador està connectada en sèrie amb la càrrega i la bobina de tensió està connectada en paral·lel amb la càrrega.
- Cada terminal sol tenir més d'un cargol de fixació; Assegureu-vos que els extrems dels cables estiguin ben subjectes durant el cablejat.

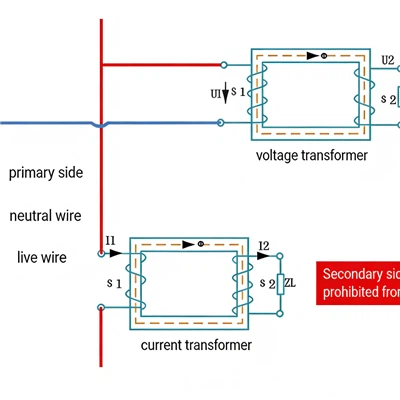

Mètode 2: connexió mitjançant transformador de corrent (la corrent de càrrega supera l'interval del comptador)
- Es requereix un transformador de corrent (TC) i un transformador de tensió (PT).
- El costat primari del transformador de corrent està connectat en sèrie amb la càrrega i el costat secundari està connectat en sèrie amb la bobina actual del comptador.
- El costat secundari del transformador de corrent no ha d'estar mai en circuit obert-.
- El costat primari del transformador de tensió està connectat en paral·lel amb la càrrega i el costat secundari està connectat en paral·lel amb la bobina de tensió del comptador.
III. Comptadors d'energia de corrent continu: el nou estimat de l'era de la nova energia
Amb l'augment de noves fonts d'energia, la demanda de comptadors d'energia de corrent continu augmenta cada dia. En escenaris com les estacions de recàrrega de vehicles elèctrics, els sistemes d'emmagatzematge d'energia fotovoltaica i els sistemes solars de corrent continu-apagats de la xarxa, sempre que es subministri energia de corrent continu i s'hagi de mesurar, facturar o gestionar l'electricitat, calen comptadors d'energia de corrent continu.
IV. Resum dels principis de seguretat del cablejat (cal llegir!)
Tant si s'utilitzen comptadors de CA com de CC, s'han de tenir en compte els següents principis de seguretat:
| Principi | Descripció |
|---|---|
| Circuit de corrent en sèrie, circuit de tensió en paral·lel | Aquest és el principi fonamental per al cablejat de tots els comptadors d'energia elèctrica |
| La seqüència de polaritat/fase ha de ser correcta | Una connexió incorrecta provocarà errors de mesura i fins i tot danys a l'equip |
| El costat secundari del transformador de corrent està estrictament prohibit de circuit obert | En cas contrari, es generarà alta tensió, posant en perill la seguretat personal |
| Confirmeu l'apagat abans de cablejar | S'ha de tallar l'alimentació abans de qualsevol operació de cablejat |
| Consulteu el diagrama de cablejat del manual |
La disposició dels terminals del comptador pot variar segons les diferents marques i models |
En resum
Tant si es tracta d'un-mesurador de CA monofàsic per a ús domèstic, d'un comptador de-trifàsic per a fàbriques o d'un comptador de corrent continu per a noves aplicacions energètiques, tot i que es diferencien en la forma i els mètodes de cablejat, el seu principi bàsic segueix sent el mateix-les bobines actuals es connecten en sèrie i les bobines de tensió estan connectades en paral·lel.
Dominar aquest principi bàsic, juntament amb la identificació precisa de blocs de terminals específics, us permetrà gestionar amb confiança les necessitats de cablejat del comptador en diversos escenaris fora de la xarxa-. Amb sort, aquesta "Guia de cablejat" serà una referència útil en el vostre treball!
